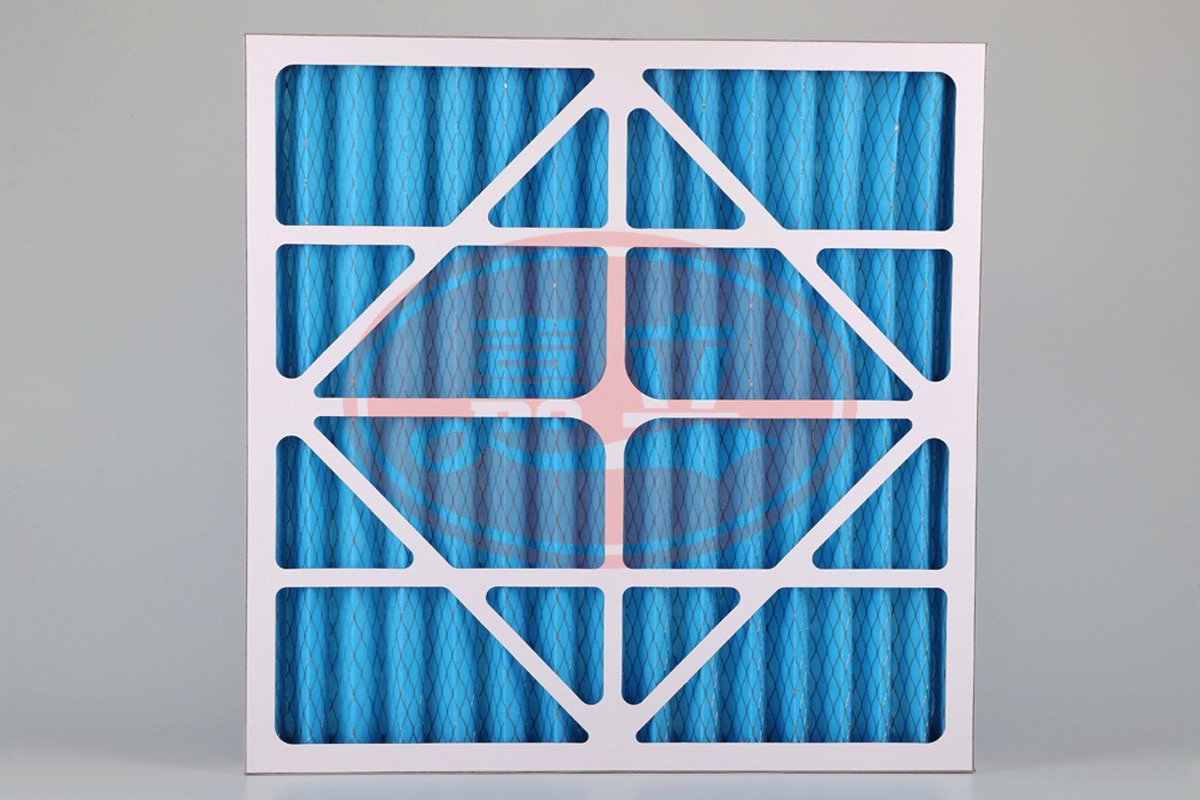

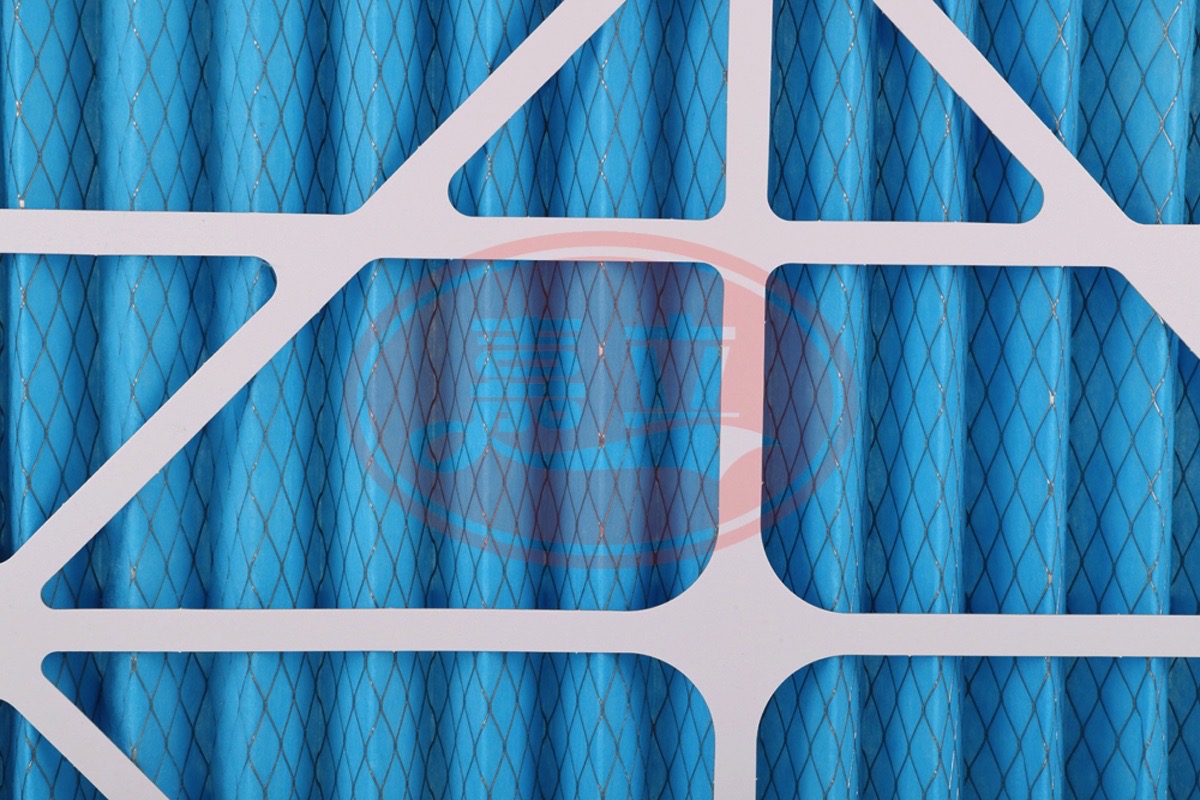

紙框初效過濾器結構采用一次性紙框過濾器的外框一般分為一般硬紙框和高強度摸切硬紙板，濾芯為打褶的纖維過濾材料內襯單面金屬絲網。外型美觀。結構堅固耐用。

一般硬紙板外框用于制造非標規格的過濾器，可用于任意規格過濾器生產，高強度，不宜變形。高強度摸且硬紙板用于制造標準規格的過濾器，特點為規格精度高，美觀,成本低。如果用進口面纖維或合成纖維過濾材料，則其各項性能指標均可達到或超過進口過濾器同類產品。

紙框初效過濾器濾料：是以折疊形式裝入高強度摸且硬紙板內，迎風面積增大。流入的空氣中的塵埃粒子被過濾材料有效阻擋褶與褶之間。潔凈空氣從另一面均勻流出，因此氣流通過濾器是平緩和均勻的。視過濾材料不同，它所阻擋的粒徑從0.5μm到5μm而不同，過濾效率也不同。

初效過濾器的邊框一般采用紙框、鋁合金框、鍍鋅框、不銹鋼框四種材料制作，其紙框成本、造價比較便宜，應用廣泛，主要應用于凈化空調機組、中央空調機組、新風入口、無塵室除塵設備入口等。

紙框初效過濾器效率：

主要分為G1級、G2級、G3級、G4級四種效率。

G1級針對5um(微米)過濾器效率40%

G2級針對5um(微米)過濾器效率65%

G3級過針對5um(微米)過濾器效率85%

G4級針對5um(微米)過濾器效率90%

紙框初效過濾器與高效過濾器結合使用，防止高效過濾器由于灰塵堆積而過早更換，從而延長高效過濾器的使用壽命。

性能優良，結構堅固

優質蓬松的濾紙?jiān)龃罅巳輭m量

等高褶形設計

可提供含有抗菌劑的濾紙

紙框初效過濾器結構：

1、透風量大，阻力低，運行能耗小。

2、密質無紡布過濾棉濾料，有效去除大氣塵埃微粒，針對5μm灰塵微粒過濾效率為90%以上。

3、框架：紙框（如果數量少一般采用手工制作，大批量采用模具沖壓），另外可選鍍鋅框，鋁合金，不銹鋼。

4、容塵量大，使用壽命長。

結構作了較大的改變，紙框初效過濾器去掉原有的鐵骨架支撐，用的是附有支撐鐵網的濾料進行打權，這種設計不但簡化了初效過濾器的制造工藝，而且使其在成本上有一定程度的降低，并且保證了同樣的性能優勢。

注：紙框初效過濾器尺寸常規厚度可選15mm，21mm，25mm，46mm，50mm，80mm，96mm等等
